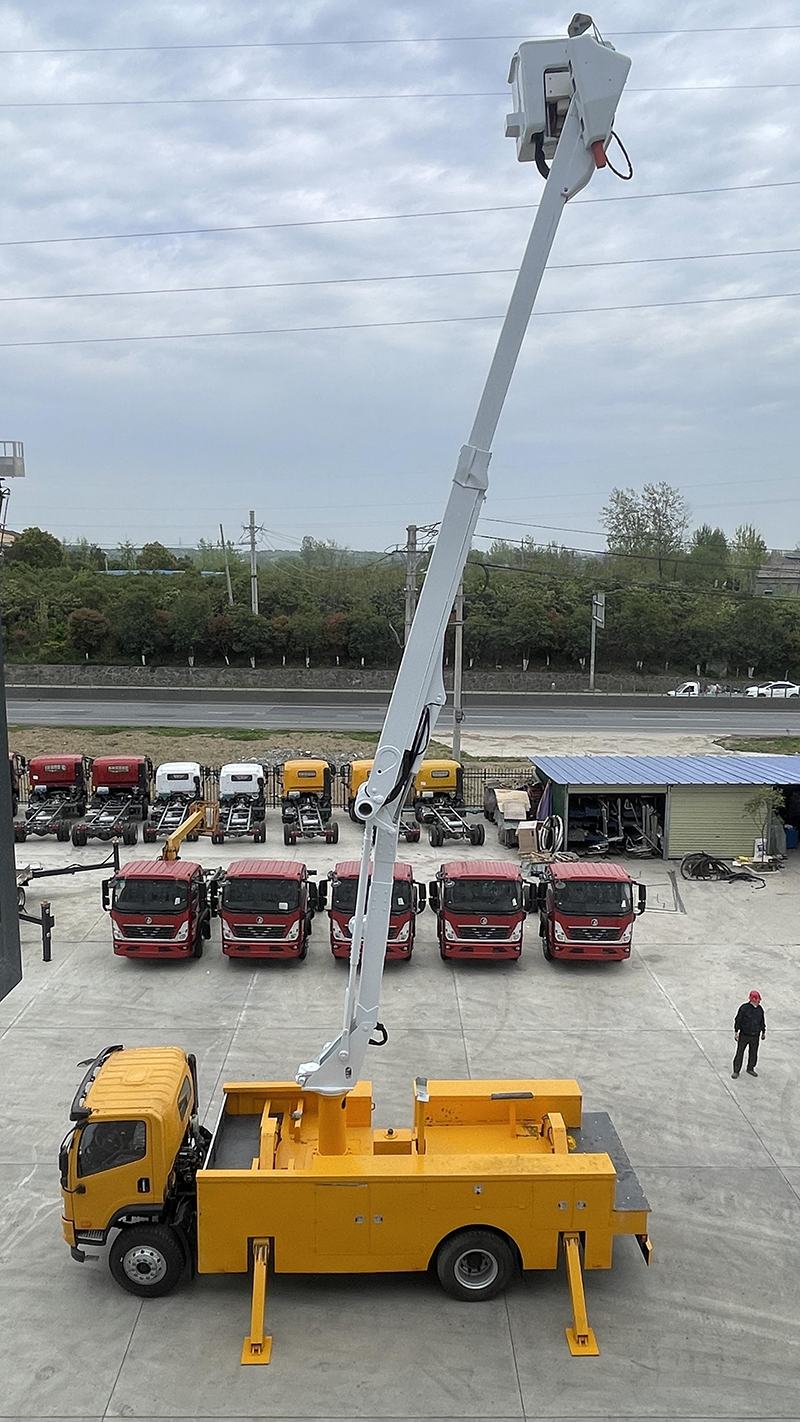

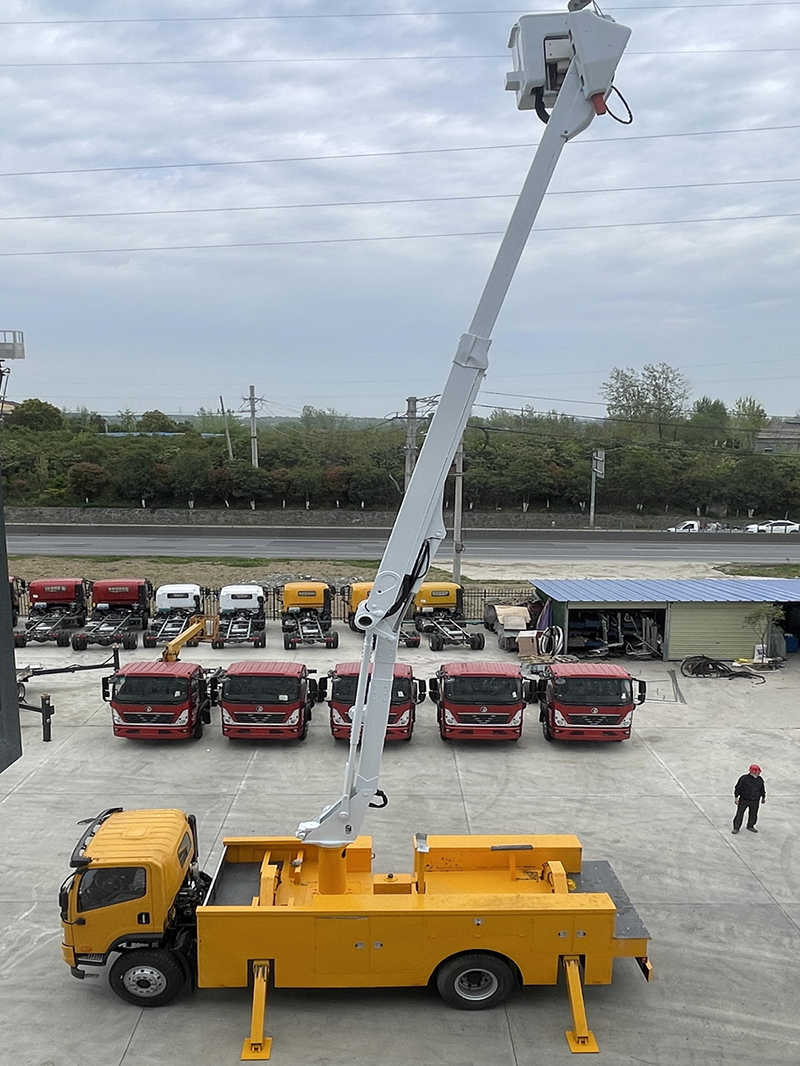

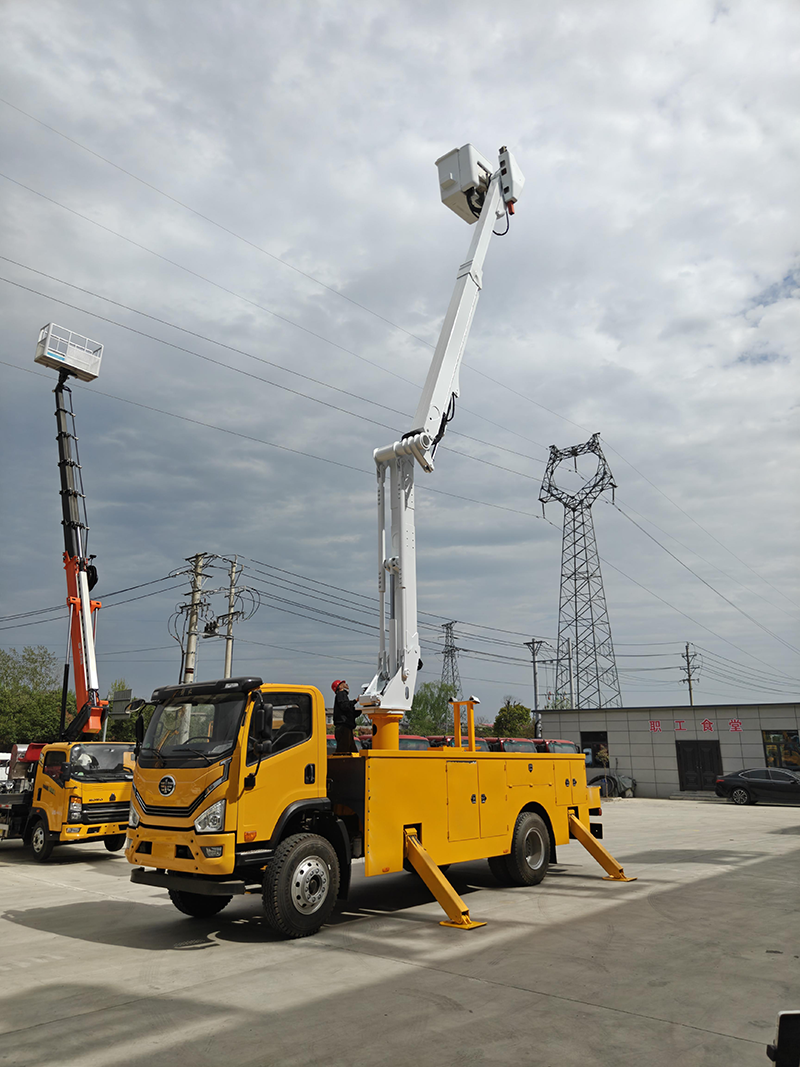

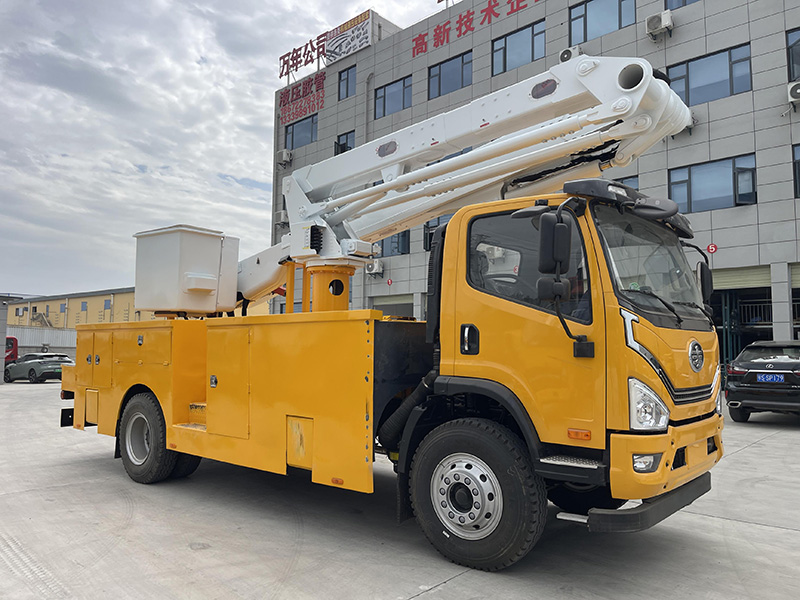

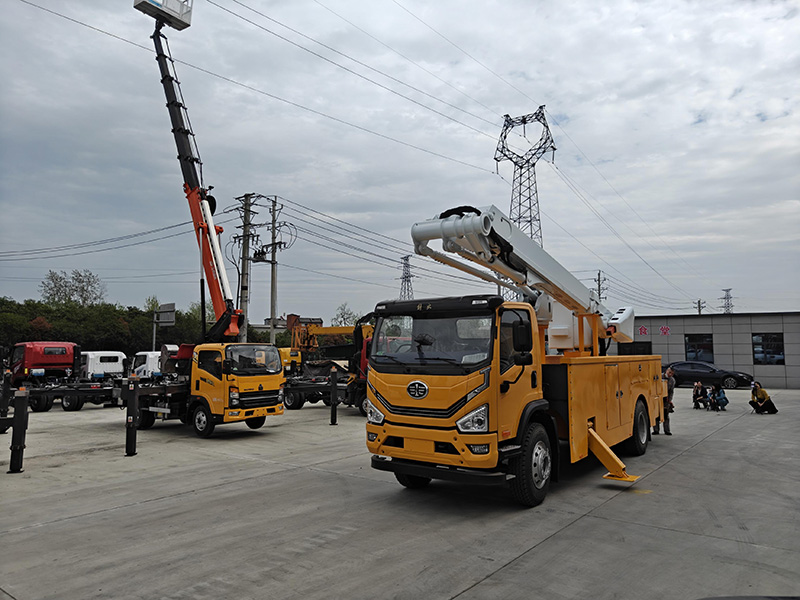

解放19米绝缘臂

1、整车概述：

工程黄；玉柴220马力国六发动机；轴距：4500；原厂空调； 电动玻璃；10.00R20钢丝胎，陕齿8档，底盘号YCS04220-61A270通三层5T/10.5T工程黄。

2、功能概况

上装形式为混合臂型式，工作斗可 180°旋转，工作斗提升距离为600mm；该车型具有单个全方位多功能操作手柄、具有起动、停止时自动减速装置；工作臂和支腿具有互锁功能，拥有更大跨距，提高整机工作稳定性。上车采用进口液压比例阀，微动性能好，并可进行复合动作，从而大大提高了操作舒适度。

3.1 一般技术指标

工作斗：工作斗尺寸为 1200×600×1100 mm，带内斗，带内外台阶便于进出。

人身安全系统：安全带或者挂钩已提供，挂钩固定锚固定在工作斗支撑上。

下部控制：转台上的控制阀控制着臂的全部功能

上部控制：上部控制包括一个 多联阀及电控操作盒，用来操作工作斗，设有一个紧急停车控制。

工作斗旋转器：工作斗旋转器可将工作斗从伸缩臂总成的一侧旋转 180°,到伸缩臂总成的另一侧。

工作斗调平：主/次调平油缸控制着工作斗在所有位置自动调平。

该系统也可以调节工作斗倾斜便于清理杂物、或将受伤的操作人员从斗内救出。工作斗倾斜可从上部或下部控制操作。外/内臂（也叫伸缩臂或上臂）总成：包括一个外臂、内臂、伸缩机构和排管总成。伸缩机构由一根油缸、两组阀块、/两根链条两对链轮以及相关的结构件组成。通过外/内臂总成的排管不导电，完全安装在臂总成内。下臂：绝缘臂的两端插入高强度矩形管内。矩形管与复合绝缘材料用环氧树脂充填空隙进行粘接。等环氧树脂固化后，再用 32 个螺栓拧紧，以确保最大强度。

回转支撑：回转支撑可实现连续、无限制双向旋转。

液压油箱：液压油箱与立柱做成一体，油箱内包括防喷溅隔板。液位油温计 。

液压系统：开式液压系统，工作压力 15.8MPa，流量 28L/min，装有回

流过滤器，球阀位于油箱下，维修泵时可以防止液压油流失。

发动机启/停：只有在车钥匙插入点火开关内，开关处于“ON”位时，

高空车方能正常运行，这一特点体现在，高空车锁住时，非操作人员不能操作高空车。
