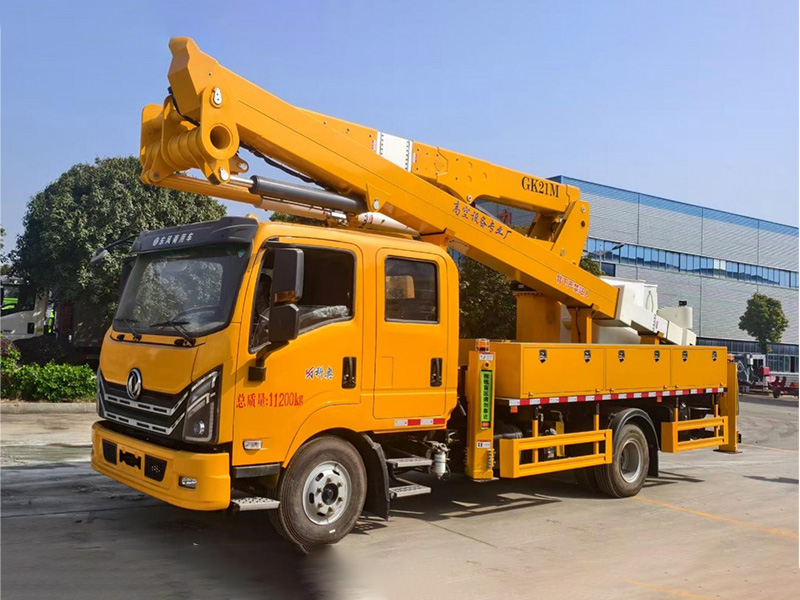

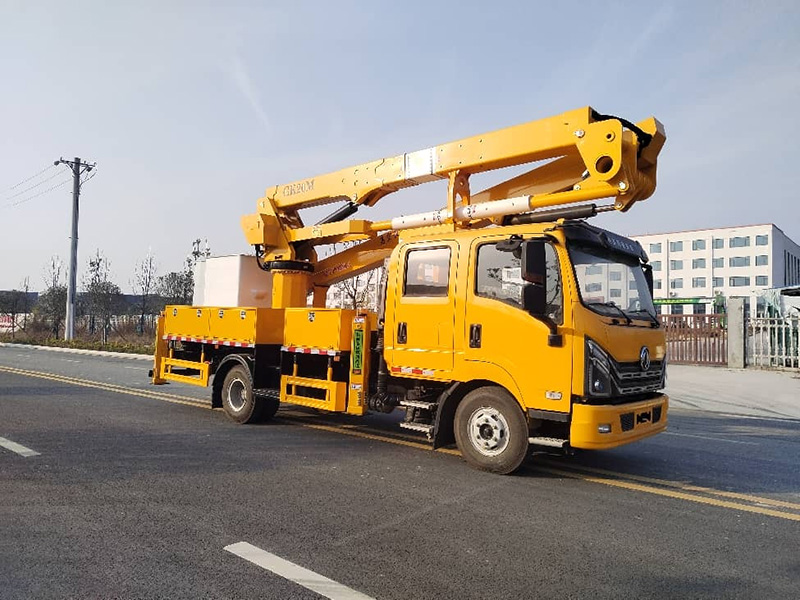

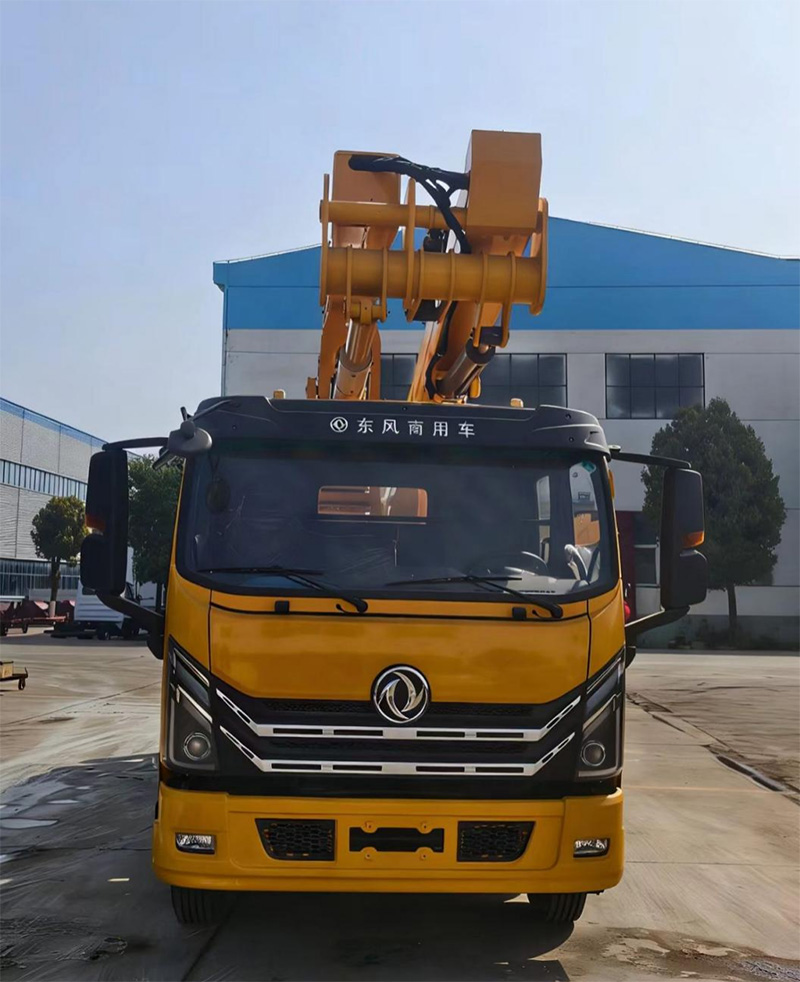

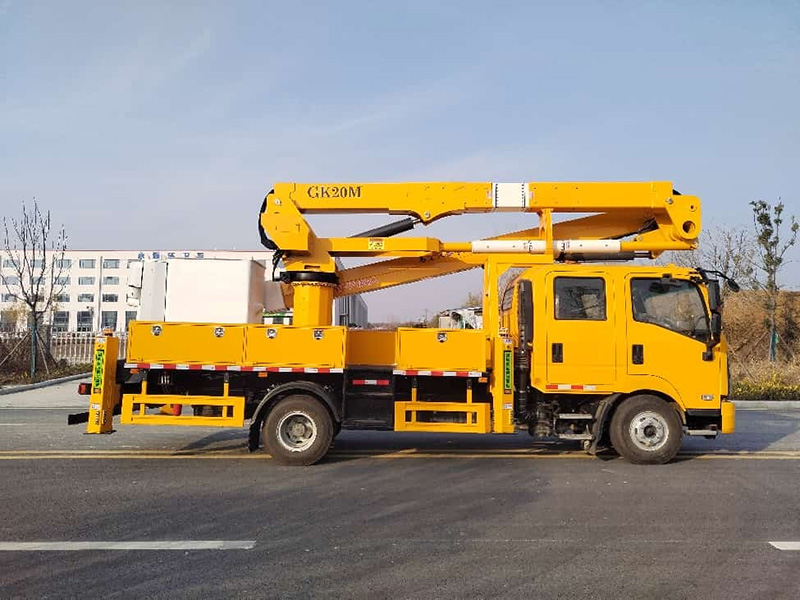

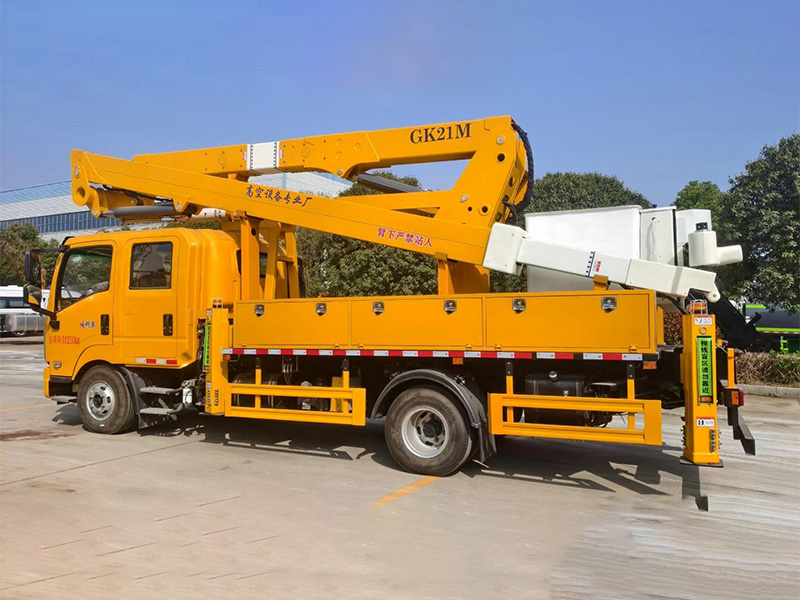

东风双排绝缘高空作业车
CLW5110JGKADT型
技 术 规 格 书

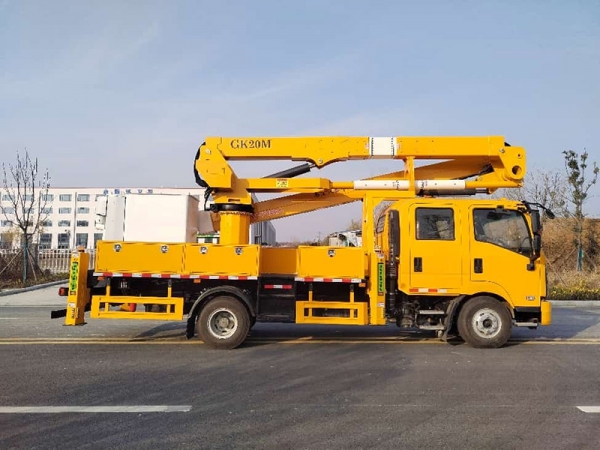

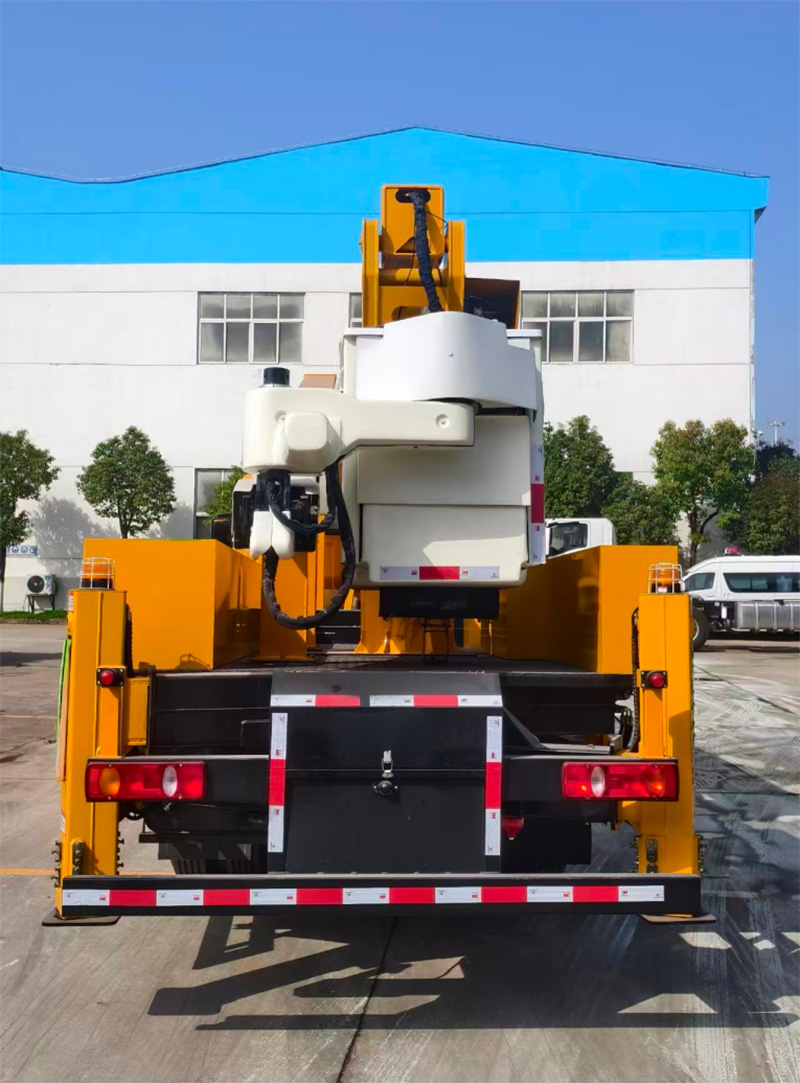

产品图片
行驶状态主要技术参数
类别 | 项目 | 单位 | 数据 |
底盘参数 | 底盘型号 |
| |
轴距 | mm | 4200 | |
发动机型号 | YCY30170-60 | ||
发动机功率 | kw | 121 | |
尺寸参数 | 总长 | mm | 8060 |
总宽 | mm | 2300 | |
总高 | mm | 3660 | |
质量参数 | 乘坐人数（双排） | 人 | 3+3 |
总质量 | kg | 11200 | |
整备质量 | kg | 10810 | |
最高行驶速度 | km/h | 89 |
类别 | 项目 | 单位 | 数据 | |
工作电压 | kV | 10-35 | ||
主要性能参数 | 检测电压 DL/T976-2017 | kV | 45-95 | |
工作平台额定载荷 | kg | 220 | ||
最大作业高度 | m | 21 | ||
最大作业高度时作业幅度 | m | 3.7 | ||
最大作业幅度 | ° | 75° | ||
最大作业幅度时作业高度 | m | 13 | ||
工作平台回转 | º | ±180° | ||
平台提升高度 | mm | 300 | ||
最大起吊重量 | kg | 220 | ||
支腿跨距 | 横向 | mm | 4700 | |
纵向 | mm | 6000 | ||
平台起升时间 | s | 60≤t≤100(80) | ||
臂架回转速度 | s/r | 100≤t≤150(120) | ||
支腿收放时间 | s | ≤60 | ||
作业状态主要技术参数
部件名称 | 简要说明 |
底盘 | 东风DFV5110TNP6J |
发动机 | YCY30170-60，功率 121KW， 国Ⅵ排放 |
驾驶室 | 双排座、乘坐 3 + 3人，驾驶室冷暖空调 |
围板及走台板 | 防滑走台板、菱形滚花碳钢围栏、两侧大工具箱 |
取力系统 | 取力器与变速箱直连 |
| 1050×750×1000mm 双人玻璃钢平台, 耐压 45kV+内衬；液压工作平台±180°旋转、垂直倾倒功能；额定载荷 220kg；紧急停止 |

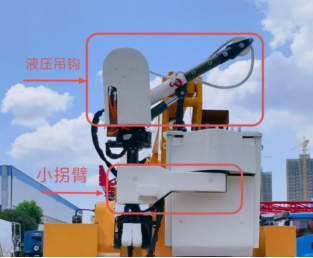

臂架形式 | 混合臂：一臂+二臂+伸缩臂（单独伸缩）+绝缘小拐臂（可选装绝缘吊钩） |
回转装置 | 连续 360°无限回转 |
支腿 | 前V后 H型，单独可调 |

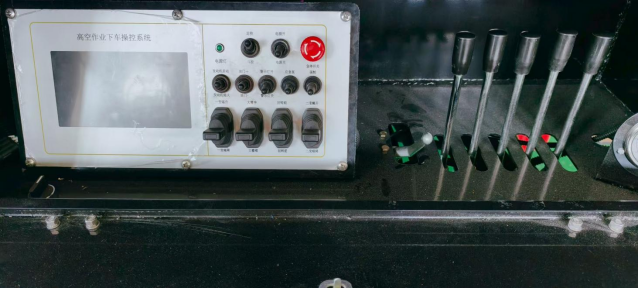

操作 | 工作平台和转台+下车三组操控系统。 |
控制系统 | 全液压比例控制系统，实现电液比例调速 |
调平系统 | 主副式液压调平装置 |
| 工作平台处发动机点火、熄火装置、工作平台内衬、玻璃钢工作平台防护罩、液压吊臂变幅与回转、平台提升装置 |
基本功能及安全配置
名称 | 简要说明 |
上下车互锁装置 | 用于上下车互锁，防止误操作发生倾翻危险 |
油缸止回缩装置 | 防止液压管路发生故障时油缸回缩， 工作臂坠落的 安全保护装置 |
| 当底盘发动机或液压主泵发生故障时，提供应急动 力将工作人员送回到地面 |
紧急停止装置 | 用于紧急停止操作 |
整车水平状态测试仪 | 可检测整车横向、纵向两个方向倾斜状态 |
发动机点火熄火 | 在转台和平台处可对发动机进行点火、熄火控制 |
主要特点简介
CLW5110JGKADT型高空作业车是程力专用汽车股份有限公司推出的绝缘型高空作业车，性能达到国际先进水平，主要特点如下：
1.绝缘性能
◆具有1.0-1.5m 有效绝缘预伸段
避免操作人员到达作业点时因绝缘段伸出长度不够而无法作业,安全性好。
◆绝缘臂部分采用绝缘纤维湿法缠绕工艺，强度高，绝缘性能更强。
2.操作系统
◆采用3D 多功能手柄
可控制大臂升/降，大臂伸/缩、转台旋转等动作，轻松实现工作平台全方向运动。

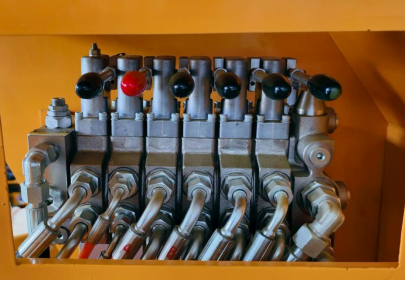

◆全液压多路手动比例阀
操作简单，易于控制，调速性能
好，可实现工作过程中各动作的电液比例调速、动作平稳、无冲击、无抖动。
◆下车支腿操作布置在车辆尾部，方便操作人员观察工作状态，避免因为视觉盲区发生危险，提高安全性和舒适性。
◆工作平台置于走台板平面上，进出工作平台安全方便。
◆管线内藏，更适应复杂线路穿相作业。
3.上装部分
◆液压系统采用进口部件使车辆性能更稳定。
◆采用折叠+伸缩的混合型工作臂，跨越障碍能力强，可快速到达作业点，方便快捷，简单实用。
4.工作平台
◆可回转±180°
◆斗提升0.4m, 增加作业的范围，提高工作效率。
◆平台带有踏步，方便工作人员进出作业。
◆配有防雨盖，有效保护工作平台绝缘性。
5.绝缘伸缩臂浮动式滚轮支撑
◆托辊滚轮导向支撑
◆臂间摩擦小，绝缘臂损伤小，有利于保护玻璃钢表面，使工作臂更耐用。
6.伸缩臂油管拖链保护
◆伸缩臂油管用高强度封闭式工程塑料拖链保护拖动，油管折弯半径大，仅承受内部油压，受力状态好，安全可靠。
7.油缸直推
◆伸缩臂为两节伸缩，伸缩油缸的两端分别连在一节及二节臂上，利用伸
缩油缸的伸缩带动二节臂的伸缩，安全性高。
8.安全装置齐全
◆油缸止回缩装置
◆应急电动液压泵
◆上下车互锁
◆紧急停止装置
◆水平仪测试装置
9.实用的辅助装置
◆大容量工具箱
工具箱容量大，长度大，密封性好、便于放置绝缘杆等绝缘工具。
走台板上方工具箱与围板围成封闭区域，方便放置更多物品。
进口关键件明细表
序号 | 名称 | 国家 | 简介 |
1 | 绝缘油管 | 进口 | 全套进口，绝缘好，安全性高、可靠性高 |
2 | 上下车互锁控制阀 | 国内品牌 | 上下车动作选择切换，上下车自动互锁，安 全控制，可靠性高 |
3 | 双向平衡阀 | 意大利 | 防止工作臂、平台自动下落， 保证动作平稳、 安全 |
4 | 单向平衡阀 | 意大利 | 防止大臂自动下落，具有特殊减振功能、动 作平稳性高 |
5 | 液压锁 | 国内品牌 | 防止垂直支腿自动回缩，安全控制，可靠性 高 |
6 | 应急电动泵 | 国内品牌 | 整车动作的应急动力源，承载压力高、效率 高、寿命长 |
7 | 检测开关 | 法 国 | 高防护等级（IP67），具有强制断开功能， 可靠性高 |
8 | 反光标识 | 美 国 | 附着力强，亮度大 |
