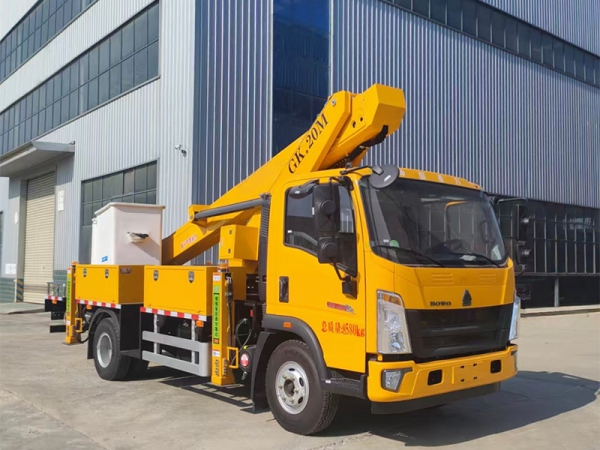

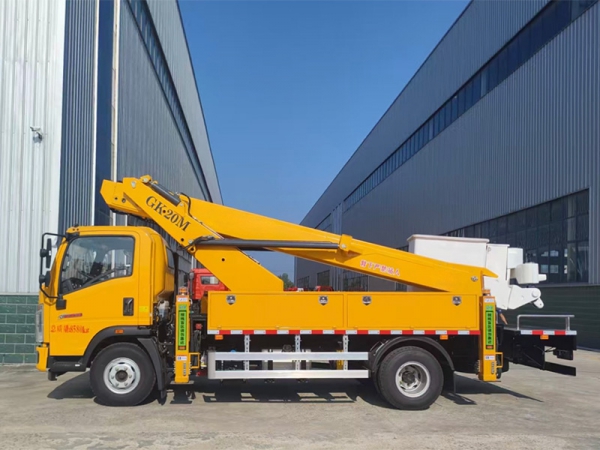

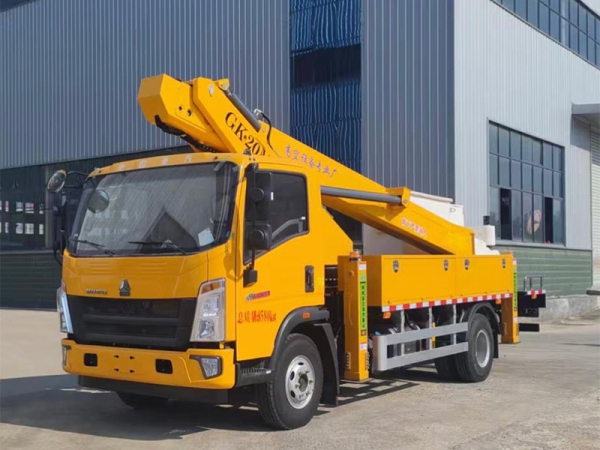

豪沃双变幅绝缘高空作业车
CLW5090JGKADT型
技 术 规 格 书

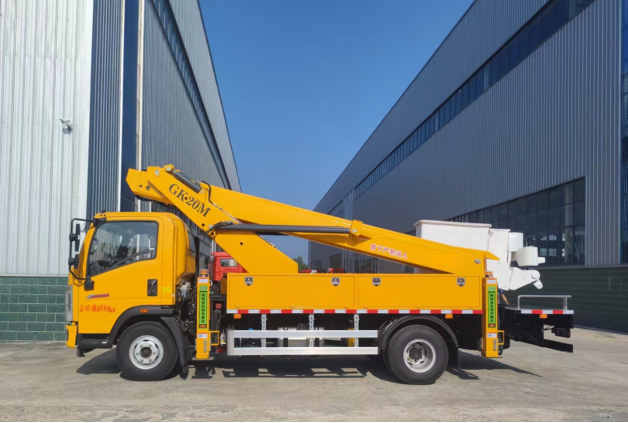

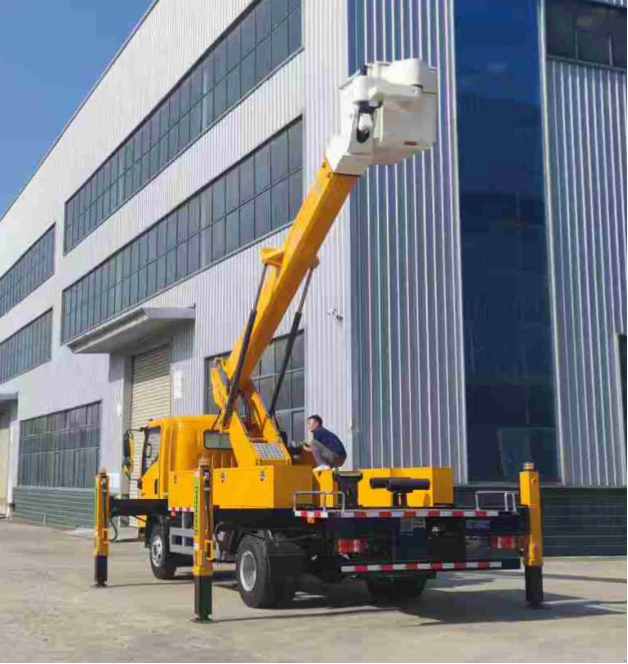

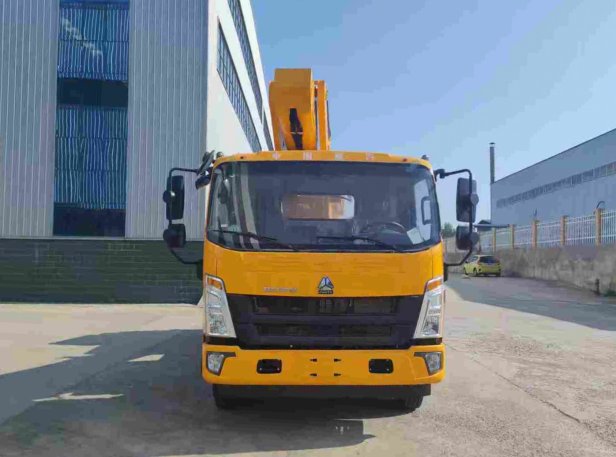

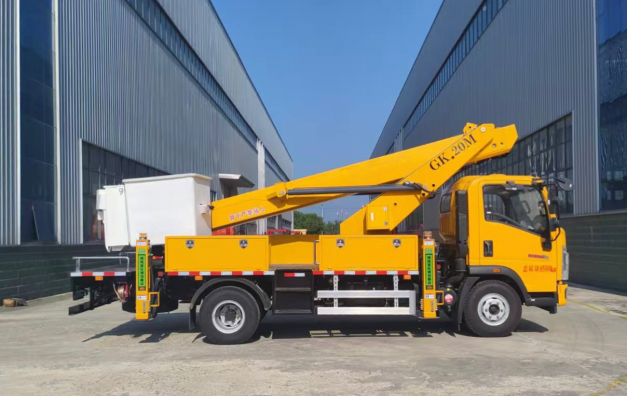

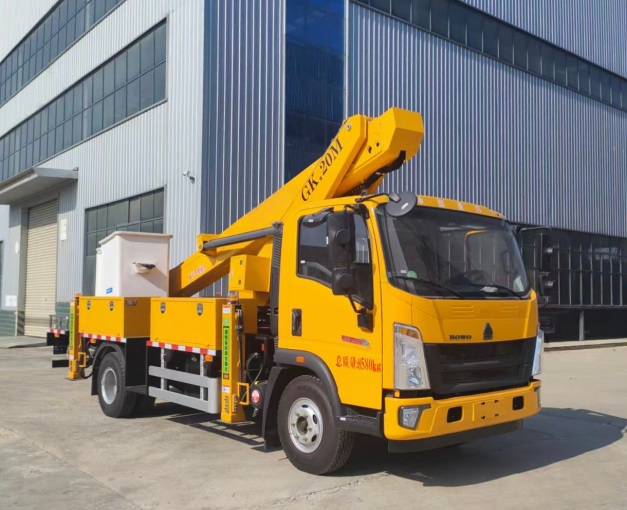

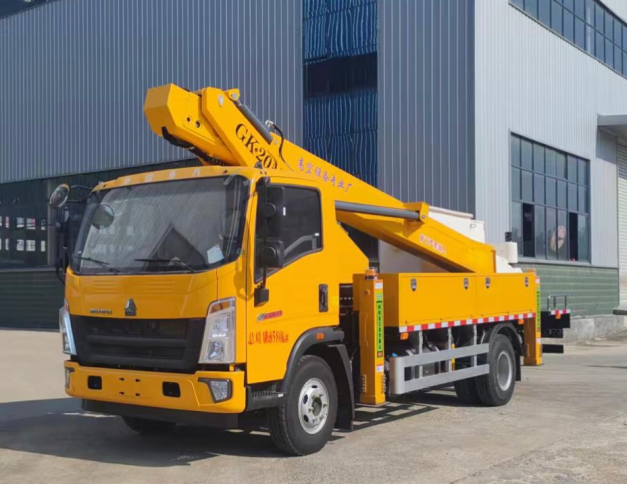

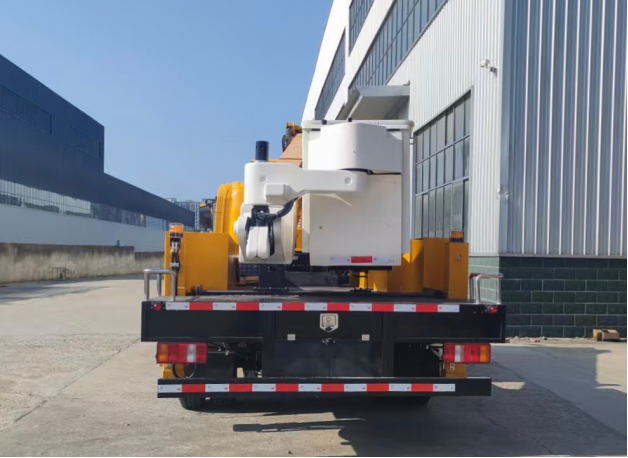

一、产品图片
行驶状态主要技术参数
类别 | 项目 | 单位 | 数据 |
底盘参数 | 底盘型号 | 豪沃ZZ1117G3815F112 | |
轴距 | mm | 3800 | |
发动机型号 | WP3NQ160E61 | ||
发动机功率 | kw | 118 | |
尺寸参数 | 总长 | mm | 7250 |
总宽 | mm | 2450 | |
总高 | mm | 3280 | |
质量参数 | 乘坐人数（含驾驶员） | 人 | 3 |
总质量 | kg | 9450 | |
行驶参数 | 最高行驶速度 | km/h | 95 |
最小离地间隙 | mm | 210 | |
接近角 | ° | 19 | |
离去角 | ° | 9 |
类别 | 项目 | 单位 | 数据 | |
工作电压 | kV | 10-35 | ||
主要性能参数 | 检测电压 DL/T976-2017 | kV | 45-95 | |
工作平台额定载荷 | kg | 220 | ||
最大作业高度 | m | 20 | ||
最大作业高度时作业幅度 | m | 3.3 | ||
最大作业幅度 | ° | 75° | ||
最大作业幅度时作业高度 | m | 12.7 | ||
工作平台回转 | º | ±180° | ||
平台提升高度 | mm | 400 | ||
最大起吊重量 | kg | 260 | ||
支腿跨距 | 横向（单腿/双腿） | mm | 4150/6450 | |
纵向 | mm | 4250 | ||
平台起升时间 | s | 60≤t≤100(80) | ||
臂架回转速度 | s/r | 100≤t≤150(120) | ||
支腿收放时间 | s | ≤60 | ||
作业状态主要技术参数
部件名称 | 简要说明 |
底盘 | 豪沃ZZ1117G3815F112 |
| 潍柴动力WP3NQ160E61，功率 118KW， 国Ⅵ排放 |
驾驶室 | 单排座、乘坐 3 人，驾驶室装备空调 |
围板及走台板 | 防滑走台板、菱形滚花碳钢围栏、两侧大工具箱 |
取力系统 | 取力器与变速箱直连 |
| 1050×750×1000mm 双人绝缘平台, 耐压 45kV+内衬；液压工作平台±180°旋转、垂直倾倒功能；额定载荷 220kg；紧急停止 |

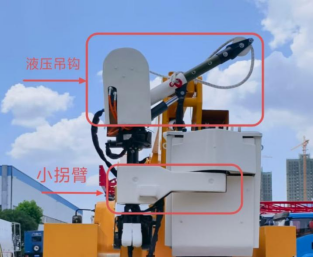

臂架形式 | 三节臂（两节伸缩臂、第三节绝缘臂）+小拐臂（可选装绝缘吊钩） |
回转装置 | 连续 360°无限回转 |
支腿 | 前H后 H型，单独可调 |
操作 | 工作平台和转台+下车三组操控系统。 |
控制系统 | 全液压比例控制系统，实现电液比例调速 |
调平系统 | 主从式液压调平装置 |
| 工作平台处发动机点火、熄火装置、工作平台内衬、绝缘工作平台防护罩、液压吊臂变幅与回转、平台提升装置 |
基本功能及安全配置
名称 | 简要说明 |
上下车互锁装置 | 用于上下车互锁，防止误操作发生倾翻危险 |
油缸止回缩装置 | 防止液压管路发生故障时油缸回缩，工作臂坠落的 安全保护装置 |
应急电动液压泵 | 当底盘发动机或液压主泵发生故障时，提供应急动 力将工作人员送回到地面 |
紧急停止装置 | 用于紧急停止操作 |
整车水平状态测试仪 | 可检测整车横向、纵向两个方向倾斜状态 |
发动机点火熄火 | 在下车和平台处可对发动机进行点火、熄火控制 |
主要特点简介
CLW5090JGKADT型高空作业车是程力集团科奥高空作业厂推出的绝缘型高空作业车，性能达到国际先进水平，主要特点如下：
1.绝缘性能
◆具有1.0-1.5m 有效绝缘预伸段
避免操作人员到达作业点时因绝缘段伸出长度不够无法作业,安全性好。
◆绝缘臂部分采用绝缘纤维湿法缠绕工艺，强度高，绝缘性能更强。
2.操作系统
◆采用3D 多功能手柄
可控制上臂升/降，上臂伸/缩、转台旋转等动作，轻松实现工作平台全方向运动。

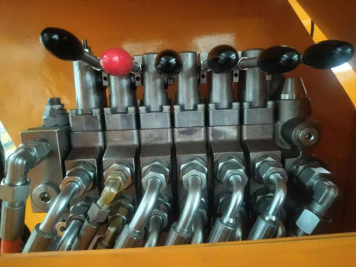

◆全液压多路手动比例阀
操作简单，易于控制，调速性能好，可实现工作过程中各动作的电液比例调速、动作平稳、无冲击、无抖动。

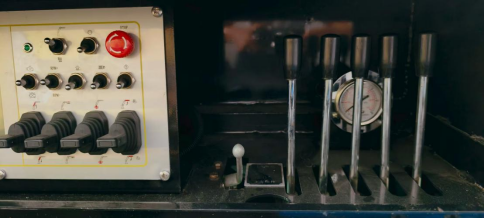

◆下车支腿操作布置在车辆尾部，方便操作人员观察工作状态，避免因为视觉盲区发生危险，提高安全性和舒适性。
◆工作平台置于走台板平面上，进出工作平台安全方便。
◆管线内藏，更适应复杂线路穿相作业。
3.上装部分
◆液压系统采用进口部件使车辆性能更稳定。
◆采用伸缩型工作臂，可快速到达作业点，作业方便快捷，简单实用。

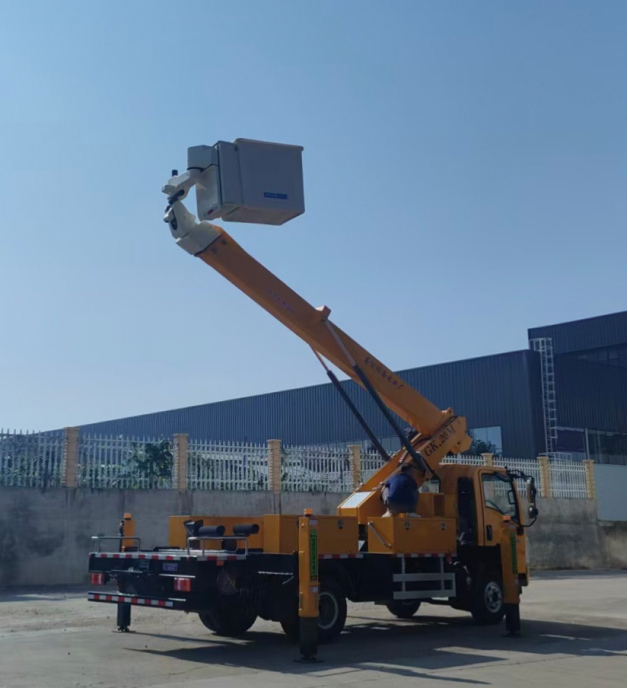

4.工作平台
◆可回转±180°
◆斗提升0.4m, 增加作业的范围，提高工作效率。
◆平台带有踏步，方便工作人员进出作业。
◆配有防雨盖，有效保护工作平台绝缘性。
5.绝缘伸缩臂浮动式滚轮支撑
◆托辊滚轮导向支撑
◆臂间摩擦小，绝缘臂损伤小，有利于保护绝缘臂表面，使工作臂更耐用。
6.油缸直推
◆伸缩臂为两节伸缩，伸缩油缸的两端分别连在一节及二节臂上，利用伸缩油缸的伸缩带动二节臂或三节臂的伸缩，安全性高。
7.安全装置齐全
◆油缸止回缩装置
◆应急电动液压泵
◆上下车互锁
◆紧急停止装置
◆水平仪测试装置
8.实用的辅助装置
◆大容量工具箱
工具箱容量大，长度大，密封性好、便于放置绝缘杆等绝缘工具。
走台板上方工具箱与围板围成封闭区域，方便放置更多物品。
◆台阶式上车梯
台阶式上车梯布置于车辆右侧，宽度大，使工作人员上下车更安全。

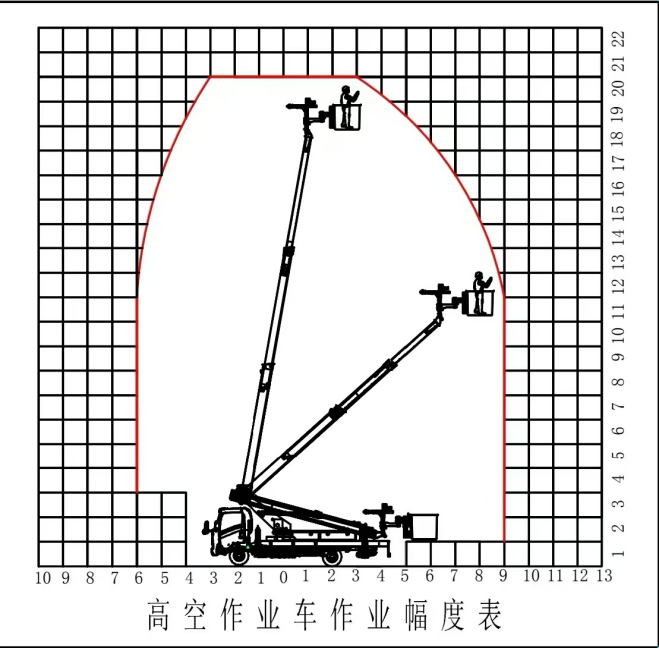

作业幅度图：
进口关键件明细表
序号 | 名称 | 国家 | 简介 |
1 | 绝缘油管 | 进口 | 全套进口，绝缘好，安全性高、可靠性高 |
2 | 上下车互锁控制阀 | 国内品牌 | 上下车动作选择切换，上下车自动互锁，安 全控制，可靠性高 |
3 | 双向平衡阀 | 意大利 | 防止工作臂、平台自动下落， 保证动作平稳、 安全 |
4 | 单向平衡阀 | 意大利 | 防止大臂自动下落，具有特殊减振功能、动 作平稳性高 |
5 | 液压锁 | 国内品牌 | 防止垂直支腿自动回缩，安全控制，可靠性 高 |
6 | 应急电动泵 | 国内品牌 | 整车动作的应急动力源，承载压力高、效率 高、寿命长 |
7 | 检测开关 | 法 国 | 高防护等级（IP67），具有强制断开功能， 可靠性高 |
8 | 反光标识 | 美 国 | 附着力强，亮度大 |
