五十铃后置斗绝缘高空作业车
CLW5070JGKADT型
技 术 规 格 书

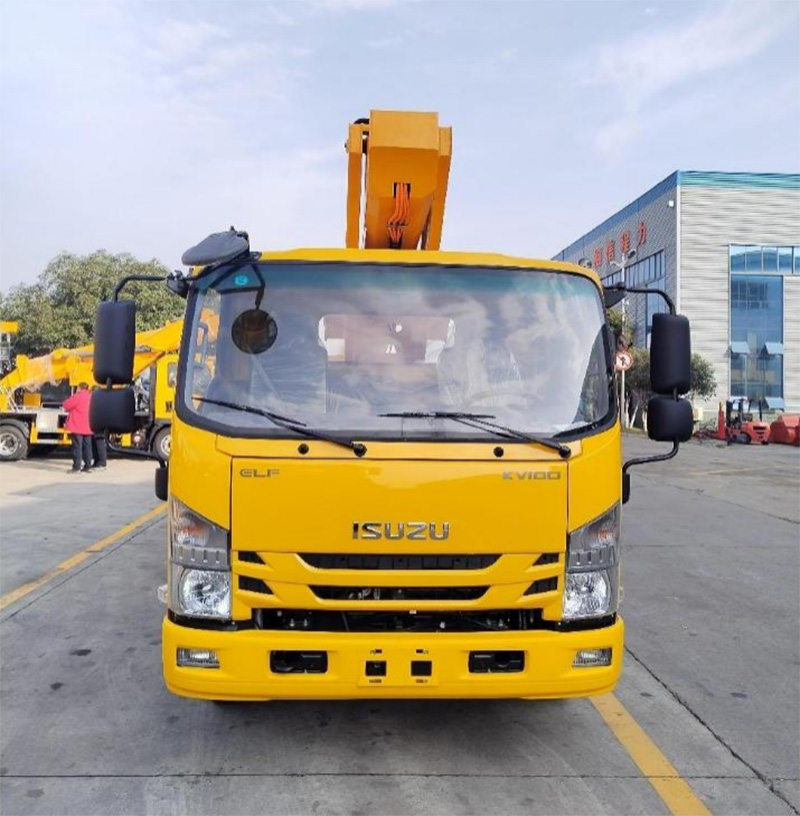

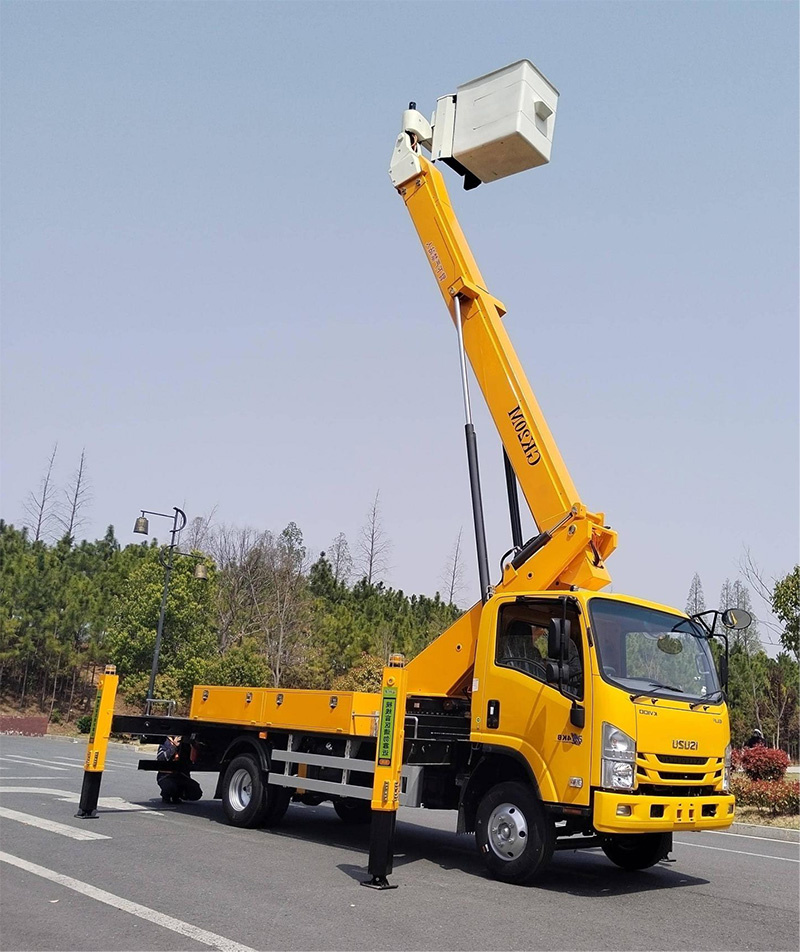

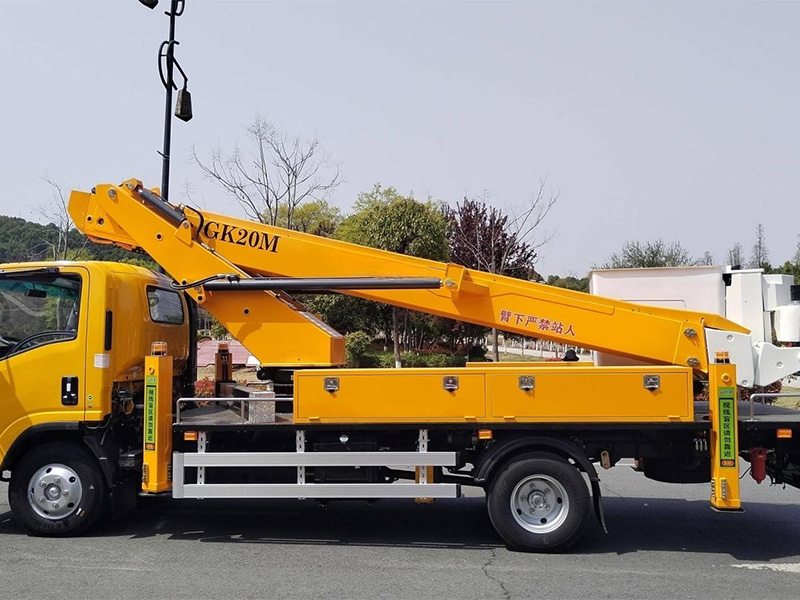

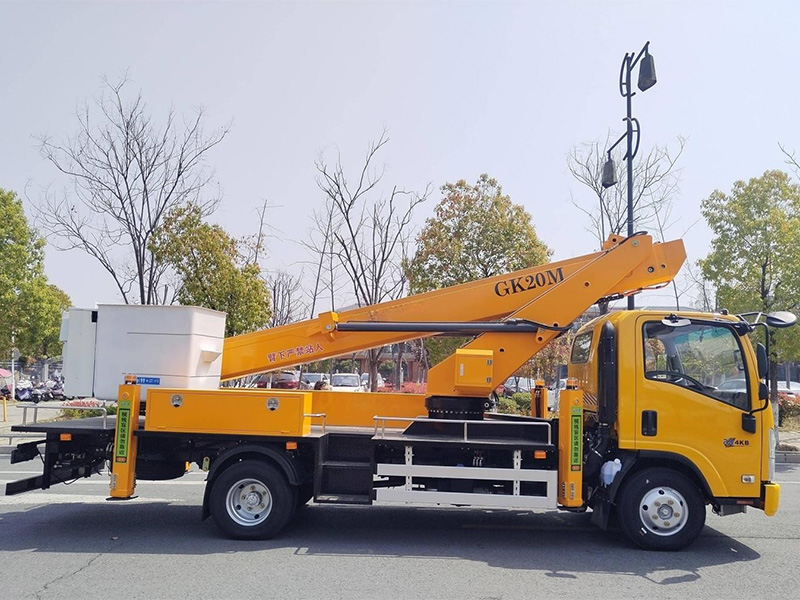

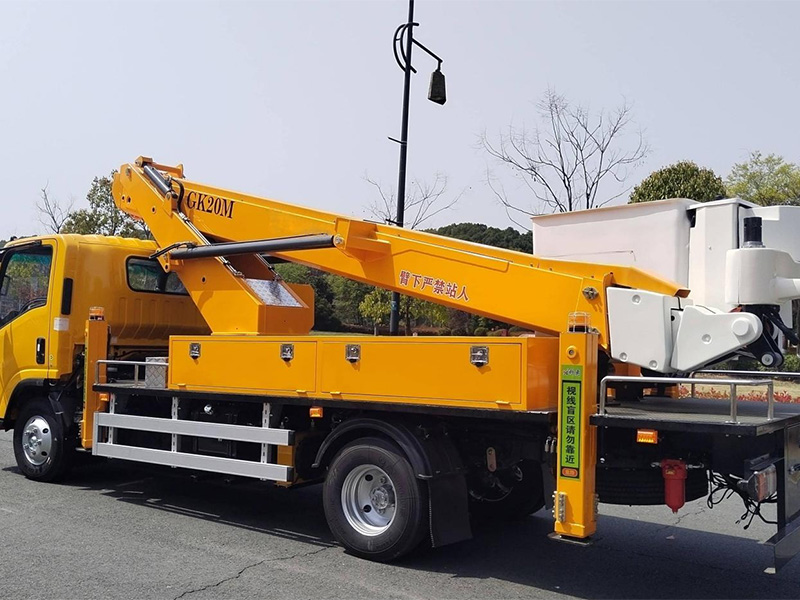

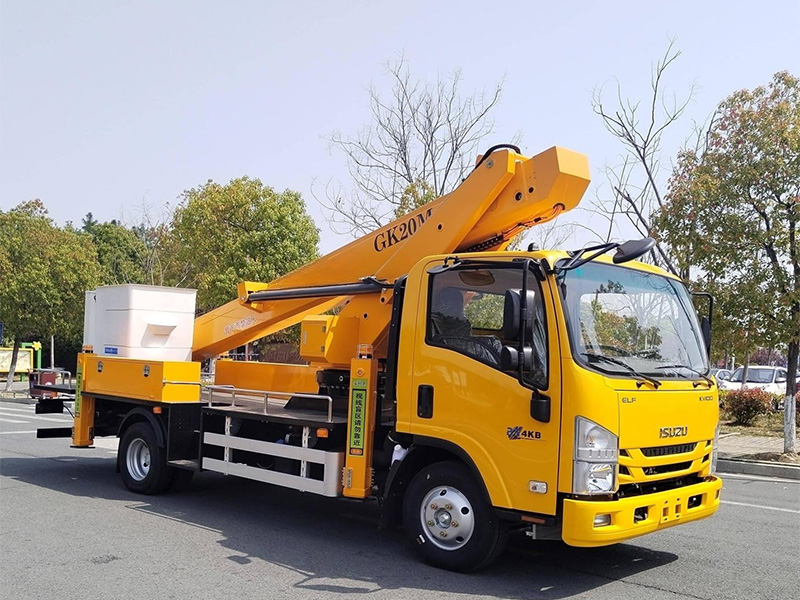

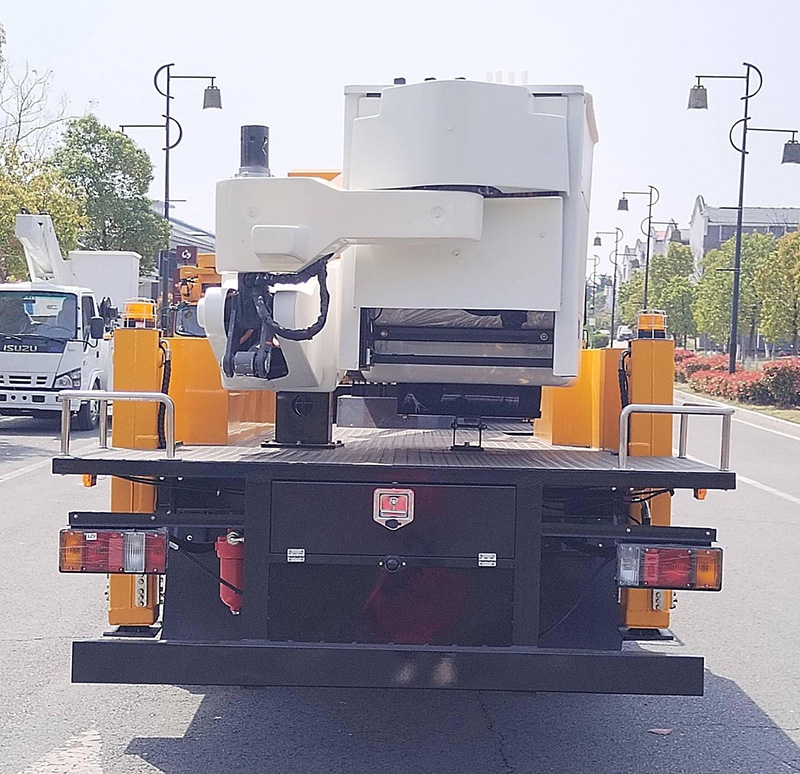

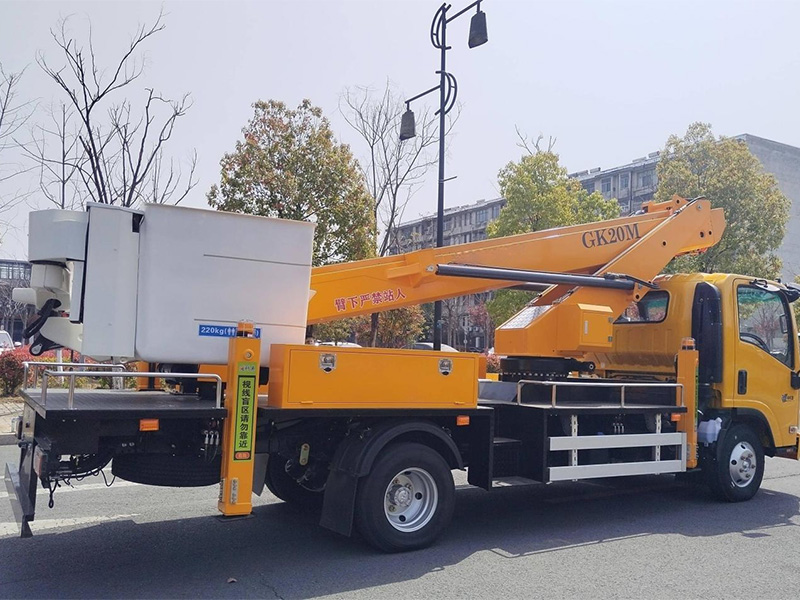

一.产品图片
底盘配置：
底盘型号：国六KV100宽体驾驶室，底盘型号：QL1073BUKAY，轴距3815，断气刹，五十铃130马力4KB1-TCG60国六发动机（2.5排量）；五十铃140马力4KH1N6MD国六发动机（3.0排量）；五十铃五档变速箱，7.00R16轮胎，空调，方向助力，中控锁，电动窗,前桥2.5吨，后桥4.8吨.
上装配置：
整车尺寸：7295,7250x2080x3200,3100
总质量：7300kg ,7145kg
工作电压：10-35KV 额定电压 GB/T9465：10-35KV
绝缘斗额定载荷：220kg
平台回转：360°

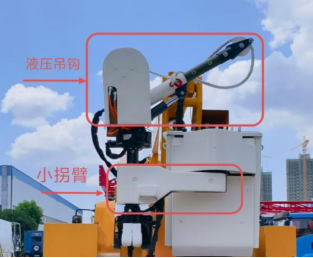

臂架形式：三节臂（两节伸缩、第三节绝缘臂）+小拐臂（可选绝缘吊钩）
回转装置：安全范围内连续 360°无限回转
支腿：前V后H支腿，可单独调节，支腿横向/纵向跨距：4050mm/4900mm
上下车互锁装置：用于上下车互锁，防止误操作发生倾翻危险
操作系统：工作平台和转台两组操作系统+两组无线电控
控制系统：全液压比例控制系统，实现电液比例调速
调平系统：主副式液压调平系统
油缸止回缩装置：防止液压管路发生故障时油缸回缩，工作臂坠落的安全保护装置
支腿止回缩装置：当系统突然失去压力时，锁定支腿油缸， 防止车辆发生倾翻事故
应急电动液压泵：当底盘发动机或液压主泵发生故障时，提供应急动力将工作人员送回到地面。
紧急停止装置：用于紧急停止操作。
发动机点火熄火：在转台和平台处可对发动机进行点火、熄火控制
行车与取力互锁：避免误操作导致的设备损坏或安全事故
其他：其他：工作平台处发动机点火、熄火装置、工作平台内衬、绝缘外斗工作平台防护罩、液压吊臂变幅与回转、平台提升装置
环保/免征：是/是

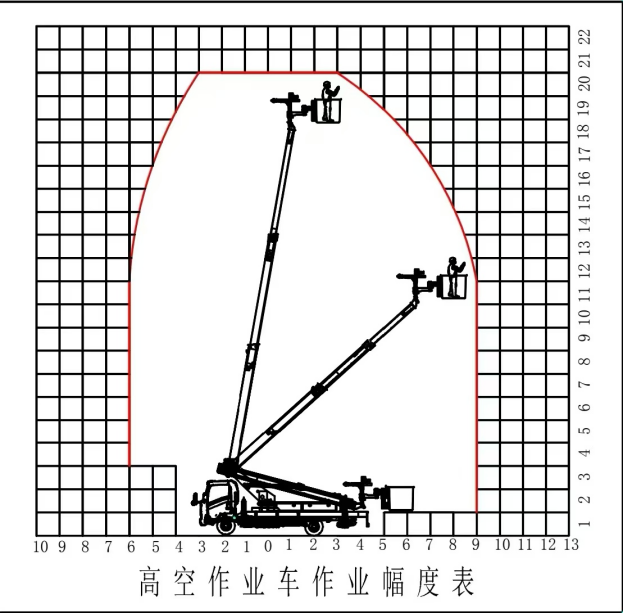

作业范围图
工作斗额定载荷 ：220kg
主要特点简介
CLW5070JGKADT型高空作业车是程力专用汽车股限公司推出的
绝缘型高空作业车，性能达到国际先进水平，主要特点如下：
1.绝缘性能
◆具有1.0-1.5m 有效绝缘预伸段
避免操作人员到达作业点时因绝缘段伸出长度不够无法作业，安全性好。
◆绝缘臂部分采用绝缘纤维湿法缠绕工艺，强度高，绝缘性能更强。

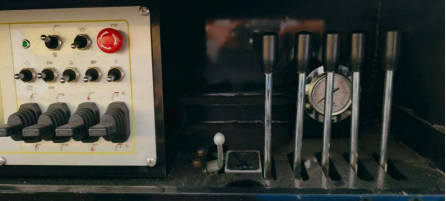

2.操作系统
◆采用3D 多功能手柄
可控制上臂升/降，上臂伸/缩、转台旋转等动作，轻松实现工作平台全方向运动。

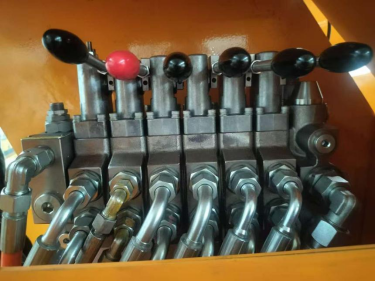

◆全液压多路手动比例阀
操作简单，易于控制，调速性能
好，可实现工作过程中各动作的电液比例调速、动作平稳、无冲击、无抖动。
◆下车支腿操作布置在车辆尾部，方便操作人员观察工作状态，避免因为
视觉盲区发生危险，提高安全性和舒适性。
◆工作平台置于走台板平面上，进出工作平台安全方便。
◆管线内藏，更适应复杂线路穿相作业。
3.上装部分
◆液压系统采用进口部件使车辆性能更稳定。
◆采用伸缩型工作臂，操作方便快捷，可快速到达作业点。
4.工作平台
◆可回转±180°
◆斗提升0.4 m, 增加作业的范围，提高工作效率。
◆平台带有踏步，方便工作人员进出作业。
◆配有防雨盖，有效保护工作平台绝
5.绝缘伸缩臂浮动式滚轮支撑
◆托辊滚轮导向支撑
◆臂间摩擦小，绝缘臂损伤小，有利于保护绝缘臂表面，使工作臂更耐用。
6.油缸直推
◆伸缩臂为两节伸缩，伸缩油缸的两端分别连在一节及二节臂上，利用伸缩油缸的伸缩带动二节臂或三节臂的伸缩，安全性高。
7.安全装置齐全
◆油缸止回缩装置
◆应急电动液压泵
◆上下车互锁
◆紧急停止装置
8.实用的辅助装置
◆大容量工具箱
工具箱容量大，长度大，密封性好、便于放置绝缘杆等绝缘工具。
走台板上方工具箱与围板围成封闭区域，方便放置更多物品。
◆台阶式上车梯
台阶式上车梯布置于车辆右侧，宽度大，使工作人员上下车更安全。
进口关键件明细表
序号 | 名称 | 国家 | 简介 |
1 | 绝缘油管 | 进口 | 全套进口，绝缘好，安全性高、可靠性高 |
2 | 上下车互锁控制阀 | 国产 | 上下车动作选择切换，上下车自动互锁，安 全控制，可靠性高 |
3 | 双向平衡阀 | 意大利 | 防止工作臂、平台自动下落， 保证动作平稳、 安全 |
4 | 单向平衡阀 | 意大利 | 防止大臂自动下落，具有特殊减振功能、动 作平稳性高 |
5 | 液压锁 | 国产品牌 | 防止垂直支腿自动回缩，安全控制，可靠性 高 |
6 | 应急电动泵 | 国产品牌 | 整车动作的应急动力源，承载压力高、效率 高、寿命长 |
7 | 急停开关 | 国产品牌 | 高防护等级（IP67），具有强制断开功能， 可靠性高 |
8 | 反光标识 | 国产品牌 | 附着力强，亮度大 |
